半導體設備會使用到的陶瓷零件有哪些？

   在半導體設備制造領域，材料的耐高溫、絕緣性以及耐腐蝕性等特性至關重要。陶瓷零部件由于自身特殊的性能優勢，在眾多材料中脫穎而出，已然成為眾多設備不可或缺的關鍵組成部件。其在不同設備當中的應用，可以根據各類設備所具備的功能模塊來進行細致劃分：

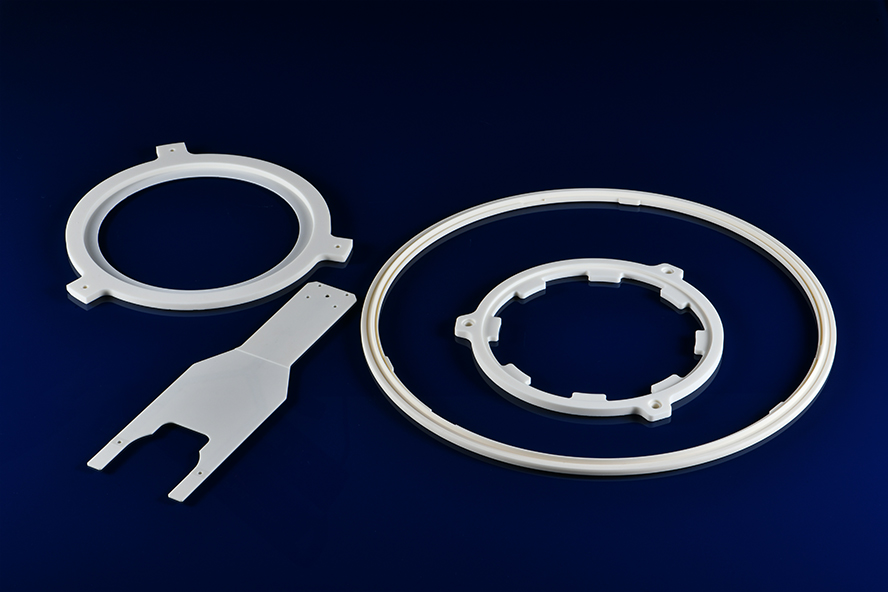

一、刻蝕及沉積設備的關鍵零部件

1、氧化鋁陶瓷腔體襯層

   由純度高達99.9%的氧化鋁（Al?O?）加工而成的腔體襯里，置身于Cl?、SF?等離子體環境之中，其腐蝕速率極低，僅為小于0.1μm/h。而且，當其表面經過納米涂層的專項處理后，具備了能夠長期承受13.56MHz射頻電場反復轟擊的能力，有效避免了因材料損耗而造成對晶圓的各類污染。

2、氮化硅陶瓷噴淋噴頭

   采用熱壓燒結工藝制造的氮化硅（Si?N?）具備多孔結構（孔徑范圍在50-100μm），通過激光打孔技術，實現了對于反應氣體流量均勻性的精準控制，其誤差能夠控制在低于1%。同時，該噴淋頭擁有80W/(m·K)的熱導率，可快速將等離子體所產生的熱量導出，適用于開展高深寬比刻蝕工藝。

二、離子注入與光刻設備的核心零部件

1、碳化硅陶瓷防護擋板

   碳化硅（SiC）材質的擋板在耐受離子轟擊方面的性能表現極為出色，與石英材料相比高出5倍之多。在承受200keV的高能離子束沖擊時，其表面濺射率極低，僅為小于0.01原子/離子，能夠確保離子注入劑量的精度穩定在±0.5%的范圍之內。

2、氮化鋁陶瓷靜電吸盤基座

   氮化鋁（AlN）的熱膨脹系數為4.5×10??/℃，與硅片的熱膨脹特性相匹配。借助其內置的電極，能夠使12英寸的晶圓吸附力均勻性達到±3%，并且在極紫外（EUV）光刻工藝過程中，可將晶圓的溫度波動控制在極小的范圍，即小于±0.3℃。

三、傳輸和支撐系統的重要精密零部件

1、氧化鋯陶瓷導向滾輪

   經過相變增韌處理的氧化鋯（ZrO?-Y?O?）材質，其斷裂韌性高達到12MPa·m¹/²。在晶圓的傳輸過程中，能夠承受50N的沖擊載荷，而且其表面粗糙度極低，僅Ra<0.1μm，有效防止了對晶圓邊緣的劃傷。

2、硼化鈦陶瓷電極底座

   硼化鈦（TiB?）的電導率高達1.8×10? S/m，在射頻電極支撐環節，不僅能夠保持良好的導電性能，還具備出色的耐受等離子體腐蝕的能力，其使用壽命相較于傳統的不銹鋼材質，能夠延長高達10倍之多。

 四、行業技術發展趨勢以及材料創新方向

    這些陶瓷零部件的不斷創新與升級，持續有力地推動著整個半導體設備向著更高精度、更低能耗的方向不斷發展進步Jundro Ceramics作為一家專注于精密五軸加工特種陶瓷和特種玻璃的廠家，致力于為半導體零部件制造提供高質量的材料解決方案。
